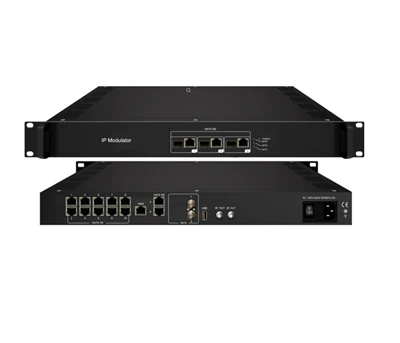

โมดูเลเตอร์ดิจิตอลเป็น RF

อินพุตสตรีม IP

รองรับ 128*IP Streaming input SPTS/MPTS UDP/RTP แต่ละพอร์ต, รวม 3* พอร์ต Gigabit (DATA1/DATA2/DATA3)

พอร์ตอีเธอร์เน็ต Transport Protocol TS ผ่าน UDP / RTP unicast และ multicast, IGMP V2/V3

อัตราการส่งข้อมูลสูงสุด 800Mbps สำหรับแต่ละอินพุต

อินพุตสตรีม ASI

การสนับสนุน: อินพุต ASI 6 *

ขั้วต่อ: ตัวเมีย BNC, 75Ω

ระดับสัญญาณ: 200-800mVp-p

ความยาวแพ็กเก็ต: 188 ไบต์

อัตราบิตสูงสุด-: ต่อพอร์ตน้อยกว่าหรือเท่ากับ 100Mbps

การปรับเอาท์พุต RF

ISDB-การมอดูเลต

ISDB-T RF ออก: 16*ISDB-T ไม่ใช่-ความถี่ RF ออกที่อยู่ติดกัน

ช่วงความถี่: 96~864MHz,1Khz หนึ่งก้าว

ISDB-T มาตรฐาน ARIB STD-B31

กลุ่มดาว: DQPSK, QPSK, 16QAM, 64QAM

ช่วงเวลาป้องกัน:1/32, 1/16, 1/8, 1/4

โหมดการส่ง: 2K,4K,8K

อัตรารหัส: 1/2, 3/4, 5/6, 7/8

แบนด์วิดธ์: 6MHz

อัตราบิต TS ＜21 Mbit/s

MER มากกว่าหรือเท่ากับ 40 dB

การปรับระดับเอาต์พุตทั้งหมด -35~-5dBm โดยขั้นตอน 0.1 dB

การปรับสัญญาณ DVB-T

ช่องสัญญาณ:16*DVB-T ไม่ใช่-ความถี่ที่อยู่ติดกัน RF ออก

ช่วงความถี่: 96~864MHz,1Khz หนึ่งก้าว

มาตรฐานการมอดูเลต: EN300744

แบนด์วิดท์: 6M, 7M, 8M

โหมด FFT: 2K, 8K

กลุ่มดาว: QPSK, 16QAM, 64QAM

ระยะป้องกัน 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

อัตราบิต TS＜ 31 Mbit/s

MER มากกว่าหรือเท่ากับ 40 dB

การปรับระดับเอาต์พุตทั้งหมด: -35~-5dBm ขั้นละ 0.1 dB

การปรับ ATSC-T

ช่องสัญญาณ:16*ATSC-T ไม่ใช่-ความถี่ที่อยู่ติดกัน RF ออก

ช่วงความถี่:96~864MHz,1Khz หนึ่งก้าว

กลุ่มดาว: 8VSB

อัตราบิต TS ＜19 Mbit/s

MER มากกว่าหรือเท่ากับ 40 dB

การปรับระดับเอาต์พุตทั้งหมด -35~-5dBm โดยขั้นตอน 0.1 dB

เอาท์พุทสตรีม IP

การสนับสนุน: 8 * IP (MPTS / SPTS) เอาต์พุต UDP / RTP จาก DATA 1Port

มัลติเพล็กซ์

รองรับ PID สูงสุด 180 ต่อช่องสัญญาณพร้อมการแมป PID ใหม่ (ด้วยตนเองหรืออัตโนมัติ)

การปรับ PCR ที่แม่นยำ

สามารถใส่ PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT ได้

การควบคุมและติดตาม

อินเทอร์เฟซการกำหนดค่า: บนเว็บ-

ระยะไกล: อัปเกรดผ่านเครือข่าย

ตัวเชื่อมต่อ: อินเทอร์เฟซอีเทอร์เน็ต RJ45,100M/1000M

ทางกายภาพและพลังงาน

แรงดันไฟฟ้า 110~220V

การบริโภค: 18~20W

อุณหภูมิในการทำงาน: 0 ~ 50 องศา

ขนาด: 483 มม.(กว้าง)* 360 มม.(ล)* 44.5 มม.(ชม)

น้ำหนัก: 7กก./ชิ้น
