ภาพรวม

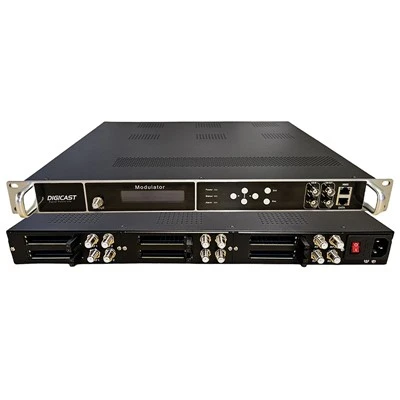

DMB -5100 28 ใน 1 ISDB-T & 32 ใน 1 DVB-T & 48 ใน 1 DVB-C เป็นโปรเซสเซอร์ IP RF MUX-modulating ล่าสุด . มันรองรับอินพุตสูงสุด 128 IP มัลติเพล็กซิ่งให้ 28 ISDB-T & 32 DVB-T & 48 DVB-C ผู้ให้บริการที่ไม่อยู่ติดกัน (50MHz ~ 960MHz), 28 & 32 & 48 IP (MPTS) เอาท์พุทเป็นกระจกของผู้ให้บริการ . อุปกรณ์นี้มีประสิทธิภาพสูง ระบบ .
คุณสมบัติ:
10 พอร์ต Fe (แต่ละพอร์ตสูงสุด 32 ip ใน): วันที่ 1- วันที่ 10 ทั้งหมดสำหรับอินพุต
ISDB-T /DVB-T /DVB-C RF ในอุปกรณ์เดียวการปรับเปลี่ยนการสลับแบบไดนามิก (สามารถเลือกการมอดูเลตเพียงสองตัวเลือกในอุปกรณ์)
รองรับการปรับ PCR ที่แม่นยำ
สูงสุด 840Mbps สำหรับแต่ละอินพุต
รองรับการปรับปรุง PID และการแก้ไข PSI/SI, PIDs การแมปต่อช่อง
รองรับ 1 เครื่องเล่น USB (แทรกไดรฟ์แฟลช USB ด้วยวิดีโอ "xxx . ts" ใน DMB -5100 และเล่นเนื้อหากลับมาด้วยวิธีง่าย ๆ FILE FAT 32)
28 ISDB-T/32 DVB-T/48 DVB-C เอาท์พุทผู้ให้บริการที่ไม่ติดเชื้อตามมาตรฐาน ARIB STD-B31 มาตรฐาน/ETSI EN 300 744 Standard/DVB-C (EN 300 429)
สนับสนุนการจัดการเครือข่ายบนเว็บ
แอปพลิเคชัน
|
ระบบกระจายเสียง DTV ต่าง ๆ |
ข้อมูลห้างสรรพสินค้าและทีวีองค์กร |
|
ความบันเทิงภายในบ้าน |
การตรวจสอบอุตสาหกรรมและการเฝ้าระวัง HD |
|
ทีวีวิทยาเขตและกีฬาสด |
อพาร์ทเมนท์บ้านส่วนตัว |
|
การออกอากาศสาธารณะ |
ร้านอาหารเรือยอชท์คลับและรีสอร์ท |
|
โรงแรมและทีวีในโรงพยาบาล |
อุปกรณ์มือถือทางหลวงและทางรถไฟ |
|
พิพิธภัณฑ์โรงละครและโรงภาพยนตร์โรงยิม |
สนามบินสถานีรถไฟ |
|
การกระจาย HDTV |
โฆษณาในสแควร์และอื่น ๆ |
ป้ายกำกับยอดนิยม: TV Modulator RF, China TV Modulator RF, ซัพพลายเออร์, โรงงาน
ข้อกำหนด
อินพุต IP สตรีม
รองรับ 128*IP สตรีมมิ่งอินพุต SPTS/MPTS UDP/RTP แต่ละพอร์ตทั้งหมด 3*พอร์ต Gigabit (Data1/Data2/Data3)
โปรโตคอลการขนส่งพอร์ตอีเธอร์เน็ต TS ผ่าน UDP / RTP unicast และ Multicast, IGMP V2 / V3
อัตราการส่งสูงสุด 800Mbps สำหรับแต่ละอินพุต
อินพุตสตรีม ASI
สนับสนุน: 6*อินพุต ASI
ตัวเชื่อมต่อ: BNC หญิง, 75Ω
ระดับสัญญาณ: 200-800 mvp-p
ความยาวแพ็คเก็ต: 188 ไบต์
อัตราบิตสูงสุด: ต่อพอร์ตน้อยกว่าหรือเท่ากับ 100Mbps
การปรับเอาต์พุต RF
การปรับ ISDB-T
ISDB-T RF OUT: 16*ISDB-T ความถี่ที่ไม่ติดกัน RF ออก
ช่วงความถี่: 96 ~ 864 mHz, 1kHz หนึ่งขั้นตอน
ISDB-T มาตรฐาน ARIB STD-B31
Constellation: DQPSK, QPSK, 16QAM, 64QAM
ช่วงเวลายาม: 1/32, 1/16, 1/8, 1/4
โหมดการส่งสัญญาณ: 2K, 4K, 8K
อัตรารหัส: 1/2, 3/4, 5/6, 7/8
แบนด์วิดท์: 6MHz
อัตราบิต TS ＜21 Mbit/s
Mer มากกว่าหรือเท่ากับ 40 dB
การปรับระดับเอาต์พุตทั้งหมด -35 ~ -5 dbm โดยขั้นตอน 0.1 db
การปรับ DVB-T
ช่องทาง: 16*DVB-T ความถี่ที่ไม่ติดเชื้อ RF ออก
ช่วงความถี่: 96 ~ 864 mHz, 1kHz หนึ่งขั้นตอน
มาตรฐานการมอดูเลต: EN300744
แบนด์วิดท์: 6m, 7m, 8m
โหมด FFT: 2K, 8K
Constellation: QPSK, 16QAM, 64QAM
ช่วงเวลายาม 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
อัตราบิต TS ＜31 mbit/s
Mer มากกว่าหรือเท่ากับ 40 dB
การปรับระดับเอาต์พุตทั้งหมด: -35 ~ -5 dbm โดยขั้นตอน 0.1 db
การมอดูเลต ATSC-T
ช่องทาง: 16*ATSC-T ความถี่ที่ไม่ติดกัน
ช่วงความถี่: 96 ~ 864 mHz, 1kHz หนึ่งขั้นตอน
กลุ่มดาว: 8VSB
อัตราบิต TS ＜19 Mbit/s
Mer มากกว่าหรือเท่ากับ 40 dB
การปรับระดับเอาต์พุตทั้งหมด -35 ~ -5 dbm โดยขั้นตอน 0.1 db
เอาต์พุต IP สตรีม
การสนับสนุน: 8*IP (MPTS/SPTS) เอาต์พุต UDP/RTP จาก Data 1port
มัลติเพล็ก
รองรับได้มากถึง 180 PIDs ต่อช่องด้วยการแมป PID (Manual หรือ Auto)
การปรับ PCR ที่แม่นยำ
ความสามารถของ psi/si sdi/pmt/tot/pat/bat/cat/tdt/nit insert
การควบคุมและการตรวจสอบ
อินเทอร์เฟซการกำหนดค่า: บนเว็บ
ระยะไกล: อัปเกรดผ่านเครือข่าย
ตัวเชื่อมต่อ: RJ45,100m/1000m Ethernet Interface
ทางกายภาพและพลัง
แรงดันไฟฟ้า 110 ~ 220V
การบริโภค: 18 ~ 20W
อุณหภูมิการทำงาน: 0 ~ 50 องศา
ขนาด: 483 มม. (W)*360 มม. (D)*44.5 มม. (H)
น้ำหนัก: 7kg/PC
